На украинском рынке представлено большое количество разнообразных влагомеров. Неспециалисту разобраться в этом океане приборов очень сложно. Стоит понимать, что для измерения влажности нужной Вам древесины необходимо подобрать определенный тип прибора. Если Ваш выбор окажется ошибочным, то результаты измерения, полученные неправильно подобранным прибором, будут иметь большую погрешность.

Самым простым путем для выбора прибора является консультация профессионалов, которой вы можете воспользоваться, например, зайдя на страницу консультации. Специалисты помогут Вам подобрать прибор, который будет удовлетворять Ваши требования с оптимальным соотношением цены и технических характеристик.

Но если Вы поставили цель самостоятельно подобрать влагомер древесины, попробуйте воспользоваться разработанным нами алгоритмом.

1. Определите круг задач, для которого Вы будете использовать влагомер. Не пытайтесь охватить все сферы производства одним прибором. На основе указанного круга задач выберите тип влагомера, который больше подходит для их решения.
2. Проанализируйте изменение влажности древесины в избранном кругу задач и определите диапазон измерения, которым должен обладать Ваш прибор.
3. Проанализируйте требования технологического процесса и нормативных документов в точности определения влажности и ее допустимых отклонений от регламентированных величин. На основе этой информации определите погрешность, которую не должен превышать выбранный Вами прибор.
4. Внимательно изучите место, процесс и условия использования прибора. На основе этой информации сформируйте требования к эргономике и условиям эксплуатации прибора.
5. Изучите предложения и выберите приборы, соответствующие поставленным Вами требованиям. Обязательно обращайте внимание на гарантию и возможность сервисного обслуживания прибора.
6. Проанализируйте цены понравившихся приборов и выберите ценовую категорию, которая Вам подходит. Имейте в виду, что точные и надежные приборы от известных производителей имеют высокую цену.
7. Помните, что некоторые заявленные производителем параметры могут отличаться от реальных. Посоветуйтесь с людьми, у которых уже есть опыт работы с выбранным устройством.
8. Имейте в виду, что на рынке Украины представлен гораздо больший ассортимент приборов, чем можно найти в доступных источниках информации (и тем более в представленной статье). Не пытайтесь опередить опыт коллективной работы и собственный опыт, прислушайтесь к советам специалистов.
9. При возможности перед покупкой ознакомьтесь с выбранным устройством, оцените удобство его эксплуатации.

Попробуйте сделать самостоятельный выбор, воспользовавшись приведенными ниже справочной информацией, советами и коротким аналитическим обзором влагомеров, представленных на украинском рынке.

Существует два различных типа приборов для определения содержания влаги и относительной влажности древесины — кондуктивный (с электродами в виде шипов) и высокочастотный (безэлектродный, принцип работы которого основан на использовании высокочастотного электромагнитного поля).

Кондуктивный влагомер определяет электрическое сопротивление между электродами, которые располагают в древесине на необходимой глубине, и перечисляет его в величину влажности или содержания влаги. Причем использование прибора или зонда с изолированными электродами позволяет определить влажность древесины на определенной глубине. Приборы такого типа имеют, как правило, нижний порог диапазона измерения не ниже 4%.

Высокочастотный влагомер определяет диэлектрическую проницаемость древесины, расположенной в высокочастотном электромагнитном поле, генерируемое прибором, и перечисляет его в величину влажности или содержания влаги. На результат измерения такого прибора большее влияние оказывает влажность слоев древесины (или другого материала), расположенных ближе к источнику электромагнитного излучения (то есть ближе к поверхности). Приборы такого типа более чувствительны, чем кондуктивные, но надо иметь в виду, что погрешность результата измерения может вызвать поверхностная влажность, инородные включения или покрытие измеряемого образца.

Сравнение работы влагомеров древесины различных типов приведены на рисунке ниже.

Гипотетический рисунок доски с различными уровнями влажности для сравнения работы кондуктивного и высокочастотного влагомеров

 То, что на мировом рынке одновременно существуют и конкурируют модели обоих типов таких влагомеров, свидетельствует о том, что существует потребность в них обоих. Основной задачей потребителя является определение того, какой тип прибора больше подходит к решению поставленных им задач. Для решения этого вопроса необходимо иметь четкое представление о специфике.

Кондуктивные влагомеры измеряют электрическое сопротивление между двумя электродами, которые представляют собой чувствительный элемент прибора, и на основе этой информации определяют влажность древесины. Основным признаком кондуктивных приборов является наличие металлических шипов, которые размещаются в древесине, чья влажность измеряется.

Основными характеристиками таких приборов является количество пород древесины, на которую они рассчитаны, диапазон и точность измерения. Кроме этого, кондуктивные влагомеры можно разделить по функциональности и производителям.

Чаще всего кондуктивные приборы используют для контроля сырья при приемке, сушке и хранении. Это связано с повреждением древесины электродами измерителя. При поступлении на предприятие влажность древесины различных пород может находиться в пределах 30-120%. На выходе же из сушилок древесина имеет влажность 6-12% в зависимости от назначения.

На украинском рынке представлены кондуктивные влагомеры отечественных производителей:

• для измерения в одной точке АВД-6100, ЭЦВ-4М, ВДК-660;
• для измерения в нескольких точках сразу ИВД-12.

Измерители отечественных производителей имеют сходный дизайн, мобильный прибор с выносным датчиком.

АВД-6100АВ	ЭЦВ-4М	ВДК-660

Поскольку древесина различных пород имеет разную электропроводность, которая закладывается в память прибора, то при выборе влагомера древесины стоит обратить внимание на породы древесины, на которые рассчитан прибор. Вторым важным показателем является диапазон и точность измерения прибора. Так для проверки результатов при сушке древесины до 6% можно использовать приборы Немо АВД 6100 и ЭЦВ-4М.

Немо АВД 6100 предназначен для измерения влажности древесины 15 пород в диапазоне от 4 до 100% с погрешностью 1,5%.

ЭЦВ-4М предназначен для определения влажности химически необработанной древесины в диапазоне от 4 до 90% с погрешностью измерения на глубине до 10 мм — не более ± 0,5% абсолютной и от 8 до 12% действительной влажности..

Для проверки древесины и пиломатериалов с более высокой влажностью можно воспользоваться ВДК-660.

ВДК-660 предназначен для измерения влажности пиломатериалов и изделий из сосны, ели, березы, дуба и бука в диапазоне от 6 до 100% в процессе производства, сушки и хранения.

Многоканальные влагомеры представляют собой особый тип приборов, который применяют для мониторинга влажности древесины в процессе сушки. Обычно это стационарные приборы, такие как измеритель влажности древесины ИВД-12. Этот прибор имеет следующие характеристики:

• диапазон измерения влажности — 7…60 %
• погрешность измерения:
• в интервале 7…25 — ±1,5 %
• в интервале 25…60 — ±5,0 %
• продолжительность одного измерения — 40 с
• количество каналов измерения — до 6.

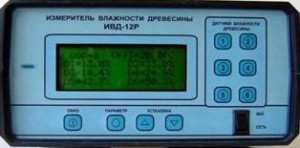

Многоканальный измеритель — ИВД-12

Измерители влажности от иностранных производителей представлены широким рядом продукции разнообразного дизайна и качества. Рассмотрим наиболее распространенные влагомеры древесины кондуктометрического типа.

 Как правило, такие приборы предназначены для измерения влажности древесины выше 6%. Так, диапазон измерения DT-129 составляет 6-100%, HIT-1 — 6-50%. Существуют и исключения: влагомер MD-7820 имеет заявленный диапазон измерения 2-70%, при этом точность измерения DT-129 и MD-7820 составляет 1%.

Как правило, преимуществом кондуктивных влагомеров древесины иностранных производителей является большое количество пород древесины, заложенных в память прибора. DT-129 имеет в памяти информацию о 150 видах древесины.

При выборе кондуктивного прибора помните, что глубина его измерения зависит от длины электродов (шипов), поэтому очень важно соотносить длину электродов выбранного прибора с необходимой глубиной измерения для решения поставленной задачи.

Еще одной важной характеристикой приборов кондуктивного типа является удобство в использовании. Стоит помнить, что для того, чтобы разместить электроды в древесине, необходимо применить усилие (особенно актуальным это является для твердых пород древесины), при этом необходимо учитывать, что измерения при неравномерно погруженных электродах будет иметь большую погрешность. Поэтому при выборе кондуктивного влагомера желательно оценить его эргономику и удобство использования.

Влагомеры древесины высокочастотного типа (диэлькометрические) измеряют диэлектрическую проницаемость и тангенс угла потерь контрольного образца, расположенного в электромагнитном поле, что является наиболее быстрым и удобным неразрушающим методом контроля влажности. Как правило, они используются для контроля заготовок и готовой продукции. Основным преимуществом таких измерителей является контроль содержания влаги без повреждения поверхности объекта измерения. В современном производстве к влажности древесины предъявляются высокие требования, так, например, при производстве окон из клееного бруса при склеивании на шип разница влажности склеиваемых деталей, не должна отличаться более чем на 1%.

Влагомеры древесины высокочастотного типа, как правило, кроме основного назначения, также применяются для измерения влажности других материалов: стружки, бумаги, картона, стройматериалов и др. Большинство приборов высокочастотного типа на украинском рынке представлены моделями зарубежных производителей

Так, портативный влагомер древесины MD918 рассчитан на точечный замер содержания влаги в образцах древесины без ее повреждения и разрушения. Диапазон измерения прибора составляет 4 … 80%, а погрешность — 0,5%. Отсутствие измерительных игольчатых электродов позволяет использовать его в широком спектре поставленных задач. Прибор откалиброван на 50 основных пород древесины и имеет функцию автокомпенсации температуры.

Дополнительным преимуществом высокочастотных влагомеров является их компактность и удобство в использовании, как это наглядно демонстрирует влагомер MC-420, предназначенный для измерения влажности древесины и стройматериалов в диапазоне 0-100% на глубине 20-40 мм.

В отдельный класс можно выделить влагомеры, которые, кроме древесины, предназначены и для измерения влажности других веществ.

Так, влагомер MD-4G предназначен для измерения влажности бумаги, древесины, фанеры, бамбука и т.д. в диапазоне от 5 до 40% при температуре от 0 до 50 °C с точностью ±1 %.

Влагомер древесины и стройматериалов MC-160SA рассчитан на точечный замер содержания влаги и относительной влажности (RH) в образцах древесины и строительных материалов без их повреждения и разрушения. Прибор использует высокочастотный метод измерения. Диапазоны измерений содержания абсолютной влаги в древесине — 0-80 %; в стройматериалах ряда E1 — 0-16 % абсолютной или 0-98 % относительной влажности. Точность прибора — ±1 %, разрешение — 0,1 %. Проникновение поля высокочастотного излучения — 50 мм.

Отдельное место в ряду приборов для измерения влажности древесины и других веществ занимают приборы с возможностью определения влажности на разной глубине. Так, диэлькометрический прибор МС-380ХСА имеет возможность измерять влажность на глубинах 10 и 100 мм, а кондуктивный DT-125G благодаря изолированным электродам сенсора позволяет измерять влажность на точно определенной глубине на всем диапазоне длины электродов. Такие приборы имеют высокий класс точности и предназначены для профессиональных измерений в деревообрабатывающей, строительной и других отраслях.

Итак, чтобы правильно выбрать влагомер древесины, воспользуйтесь нашими советами или обратитесь за помощью к специалистам (http://simvolt.ua/konsultacii.html).

Владимир Войтюк,
кандидат технических наук
